Fixation à la française sur dalle, Fixation à l’anglaise sur dalle, Fixation à la française sur acrotère, Fixation sur agrysses sur acrotère, Fixation à la française sur acrotère 2, Fixation à l’anglaise sur acrotère

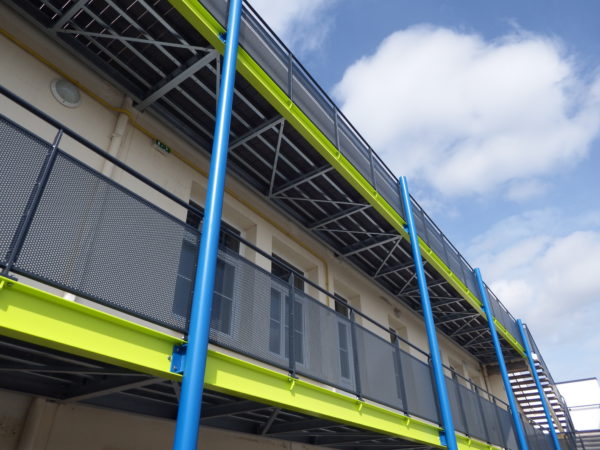

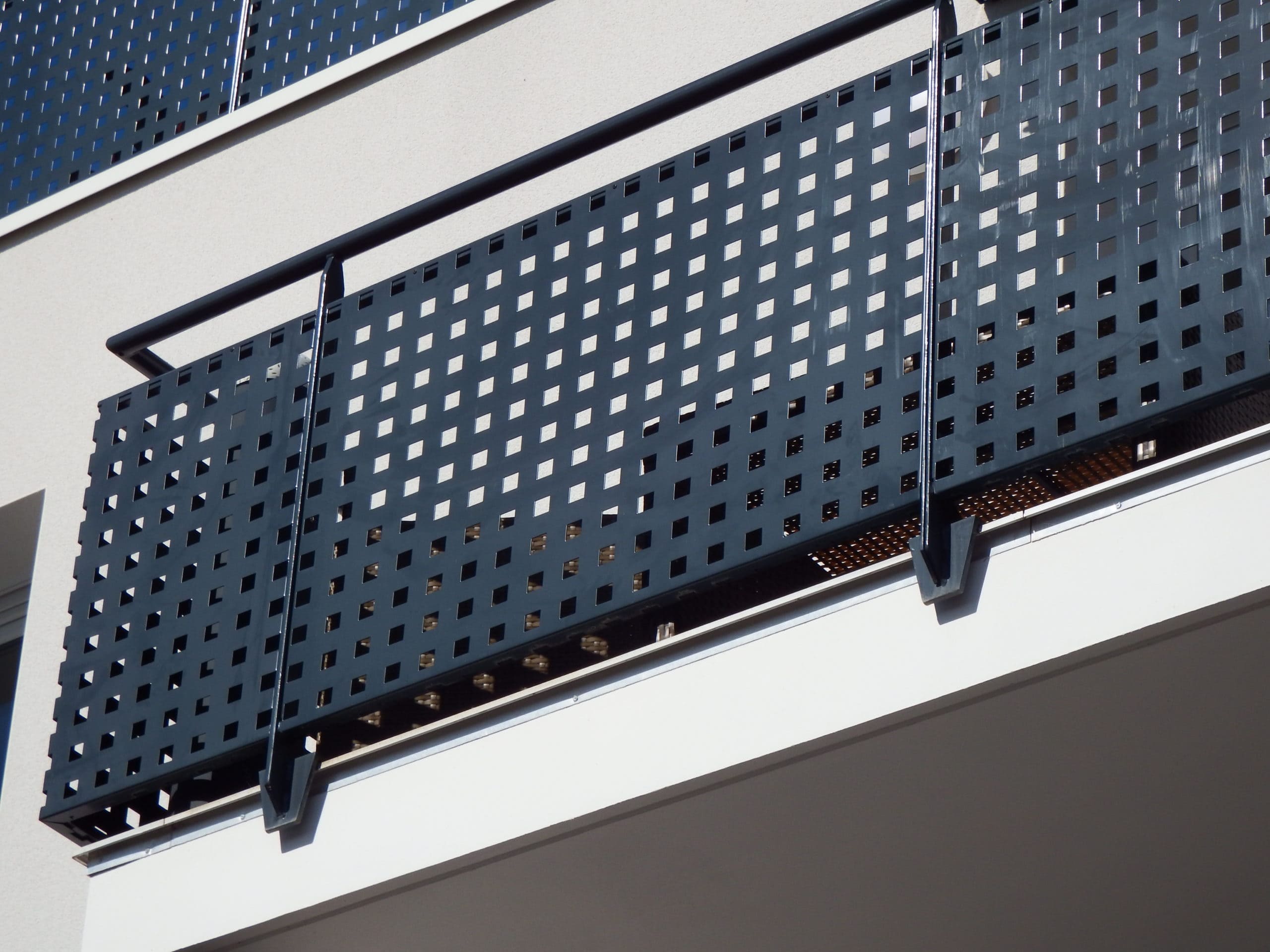

DESCRIPTIF Les garde-corps JOLENN sont des garde-corps métalliques tôlés droits ou horizontaux (sur dalle ou acrotère), à usage commun pour les Etablissements Reçevant du Public (ERP), également appelés barrières de protections ou rambardes métalliques. Ce sont des dispositifs de protection collective destinés à éviter toute chute accidentelle des personnes stationnant ou circulant à proximité sans pour autant leur interdire le passage. Ils sont installés aux abords et dans les bâtiments d’habitation, les bureaux, les commerces, les bâtiments scolaires ainsi que les bâtiments industriels et agricoles en ce qui concerne les parties où le public a accès. ASTUCE Les garde-corps JOLENN peuvent être utilisés comme délimitation pour établir le cheminement des personnes afin d’éviter les mouvements de foule. POSE Les garde-corps JOLENN se fixent avec des chevilles dans le béton, avec des tire-fonts dans le bois mais peuvent également être boulonnés sur des profils métaliques. Les garde-corps JOLENN peuvent être posés de différentes manières en fonction de l’environnement et de vos envies : • à la française (sur le dessus de la dalle ou de l’acrotère) • à l’anglaise (sur le côté de la dalle ou de l’acrotère) • sur agrysses (pièces métalliques en Z permettant de se fixer sur la «tête» de l’acrotère tout en permettant d’y assurer l’étanchéité par une bavette).

MONTANTS
Plat 50*12
Plat 50*5 (profil de jonction)

MAIN-COURANTE
Tube Ø42

OSSATURE
Tube 35*20

REMPLISSAGE
Tôle 20/10 découpé au lase
4 motifs (Bulle de savon, Tétris, Isométrie, Nature)

PLATINE
Tôle ep. 10 mm

OPTIONS FINITION
Primaire
Galva
Thermolaqué (RAL standard)
Galva + thermolaqué (RAL standard)

Brut - Galva

Vous devez être connecté avec un compte professionnel pour consulter les documents

Descriptif :
Fourniture et pose d’un garde-corps métallique droit tôlé de type JOLENN de chez Fh métal (ou équivalent) :
– Montants en fer plat
– Main-courante en tube acier
– Ossature tube acier pour reprise tôle
– Remplissage en tôle
– Platines de fixations
– Réglages, assemblages et fixations diverses appropriées aux besoins
– Toutes sujétions d’exécution et de finition
– La conception et la mise en oeuvre doit être conforme aux prescriptions des normes en vigueur
– Finition primaire / galvanisé / thermolaqué / galvanisé + thermolaqué

Localisation :
Merci d’indiquer la localisation de l’ouvrage
